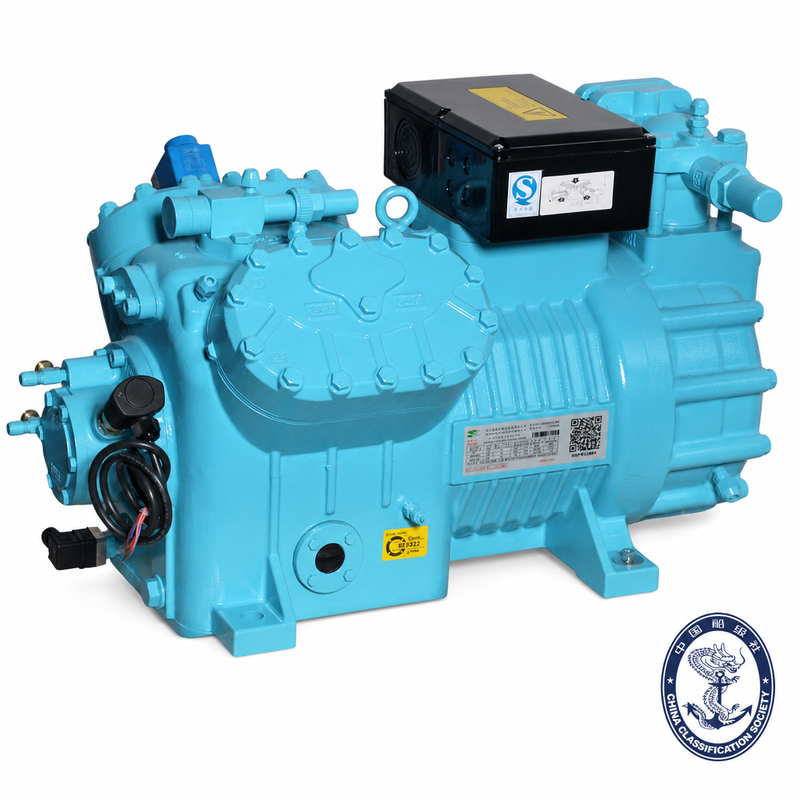

ضاغط مكبس 4 سلندر لغرف الاختبار البيئي

T-Series L4 عبارة عن ضاغط تبريد بمكبس شبه محكم رباعي الأسطوانات تم تصميمه لغرف اختبار المحاكاة البيئية ومعدات اختبار المناخ، وللتبريد التجاري ومحطات التخزين البارد الكبيرة ونقل سلسلة التبريد. مع نطاق إزاحة يتراوح بين 73.6-84.5 متر مكعب/ساعة، يغطي خط L4 أربعة نماذج - BTF4H-15.3ZE / BTF4G-20.3ZE (73.6 متر مكعب/ساعة، 4×φ70×55 ملم) وBTF4H-25.3GE / BTF4G-30.3GE (84.5 متر مكعب/ساعة، 4×φ75×55 مم) — مع قوى محرك مقدرة تتراوح من 13.3 كيلووات إلى 22 كيلووات، مما يوفر قدرة تبريد اسمية تصل إلى 44.4 كيلووات في ظل ظروف الخدمة R507A.

يقبل L4 مبردات R22 وR404A وR507A ويعمل عند 50 هرتز مع درجات حرارة شفط تصل إلى 20 درجة مئوية، وتمتد درجات حرارة التبخر من +7.5 درجة مئوية إلى -45 درجة مئوية اعتمادًا على الطراز وغاز التبريد. تم بناء كل وحدة حول تصميم الجيل الثالث من سلسلة T: جسم مصبوب محسّن مع تجاويف أسطوانة صلبة، ورأس أسطوانة مُعاد تشكيله يخمد نبض العادم ويقلل الضوضاء، ولوحة صمام أقوى لتحسين كفاءة العادم، ومحامل مطورة لتحسين التشحيم وتقليل مخاطر الضبط، ومحرك تم ضبطه لتحقيق كفاءة أعلى وتحمل أكبر للحمل الزائد. يعمل تصميم المكبس ذو الحلقة الرفيعة على تقليل فقدان الاحتكاك الداخلي.

الحماية كاملة بشكل قياسي: استشعار درجة حرارة التفريغ، ومراقبة ضغط الزيت التفاضلي، وفلتر الزيت المغناطيسي، وسخان علبة المرافق، وتصميم التوصيل المكون من 12 منفذًا، مما يحافظ على نظافة التركيب وسهولة الصيانة. تم تعزيز L4 بشكل أكبر من خلال شهادة الموافقة على النوع من جمعية التصنيف الصينية (CCS) (رقم ZG24PTB00058_01، صالحة حتى 28/10/2029) الصادرة عن فرع CCS Zhejiang، مما يؤهل سلسلة L4 للتركيب على سفن الصيد المحلية والمحيطات بموجب قواعد CCS لبناء سفن الصيد الفولاذية العابرة للمحيطات (2021) والقواعد الفنية للتفتيش القانوني سفن الصيد (2019).

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات 天猫购买

نموذج:
BTF4H-15.3Z~BTF4G-30.3G
المنتج العلامة التجارية:
Blait

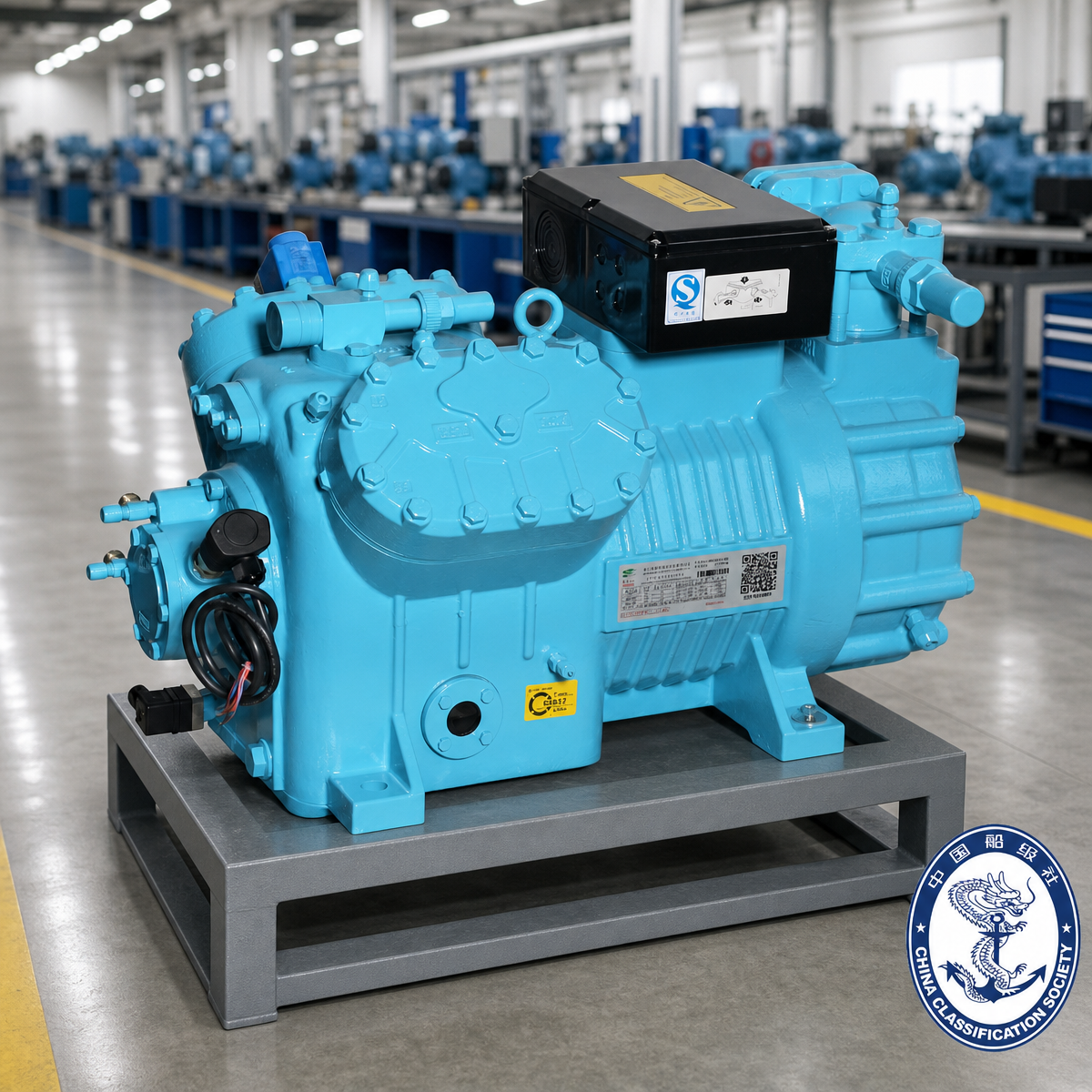

إن ضاغط المكبس الكبير شبه المحكم رباعي الأسطوانات من T-Series L4 هو فئة العمود الفقري لخط المكبس أحادي المرحلة من السلسلة T، والذي تم وضعه بشكل أساسي لغرف اختبار المحاكاة البيئية ومعدات اختبار المناخ، مع التبريد التجاري ومحطات تخزين التبريد الكبيرة ونقل سلسلة التبريد كتطبيقات إضافية. تغطي وحدة L4 واحدة نطاق الخدمة المتوسط إلى العالي حيث يتم تشبع الماكينات ذات الأسطوانتين والآلات الصغيرة ذات الأربع أسطوانات، مما يوفر إزاحة تتراوح من 73.6 إلى 84.5 مترًا مكعبًا في الساعة من إطار واحد مدمج مع الحفاظ على الوصول إلى الصيانة مفتوحًا في جميع نقاط الخدمة.

جيل التصميم. تم بناء L4 على بنية الجيل الثالث من T-Series. يستخدم الجسم المصبوب تصميمًا هيكليًا محسّنًا بمظهر جديد وقوة هيكلية عالية، كما تم تقوية تجاويف الأسطوانة لتحسين المتانة في ظل الخدمة المستمرة. يعمل رأس الأسطوانة المعاد تشكيله على تثبيط نبض العادم وتقليل ضوضاء التشغيل. تعمل لوحة الصمام الجديدة على تحسين كفاءة العادم وتعزيز مقاومة الصدمات. تعمل المحامل المطورة على زيادة فعالية التشحيم وتقليل خطر تشنج العمود. تم تحسين المحرك لتحقيق كفاءة تشغيلية أعلى وقدرة تحميل زائدة ونطاق تشغيل موسع. تمت إعادة تصميم هيكل المكبس بحلقة أنحف لتقليل حجم الخلوص وتقليل فقدان الاحتكاك الداخلي - تُترجم هذه التغييرات معًا إلى اهتزاز أصغر وعمر خدمة أطول.

خط النموذج. تضم عائلة L4 أربعة نماذج في مجموعتين من النزوح:

إزاحة النموذج	(m³/h)	تكوين الأسطوانة	قوة المحرك الاسمية
BTF4H-15.3ZE	73.6	4 × φ70 × 55 ملم	13.3 كيلو واط
BTF4G-20.3ZE	84.5	4 × φ75 × 55 ملم	16.9 كيلو واط
BTF4H-25.3GE	73.6	4 × φ70 × 55 ملم	18.5 كيلو واط
BTF4G-30.3GE	84.5	4 × φ75 × 55 ملم	22 كيلو واط

تغطية المبردات والواجبات. يقبل L4 R22 وR404A وR507A. تم تصنيف بيانات الأداء في كتيب T-Series عند 50 هرتز، ودرجة حرارة شفط 20 درجة مئوية، بدون تبريد فرعي سائل، عبر درجات حرارة تكثيف تبلغ 30-50 درجة مئوية ودرجات حرارة تبخر من +7.5 درجة مئوية إلى -45 درجة مئوية (R404A/R507A) أو إلى -40 درجة مئوية (R22)، مع مخططات مخصصة لحدود التطبيق لكل محرك يغطي غاز التبريد 1 / محرك 2 / محرك 3 خطوات تحميل، عملية تبريد إضافية وتحكم إلكتروني في حقن السائل.

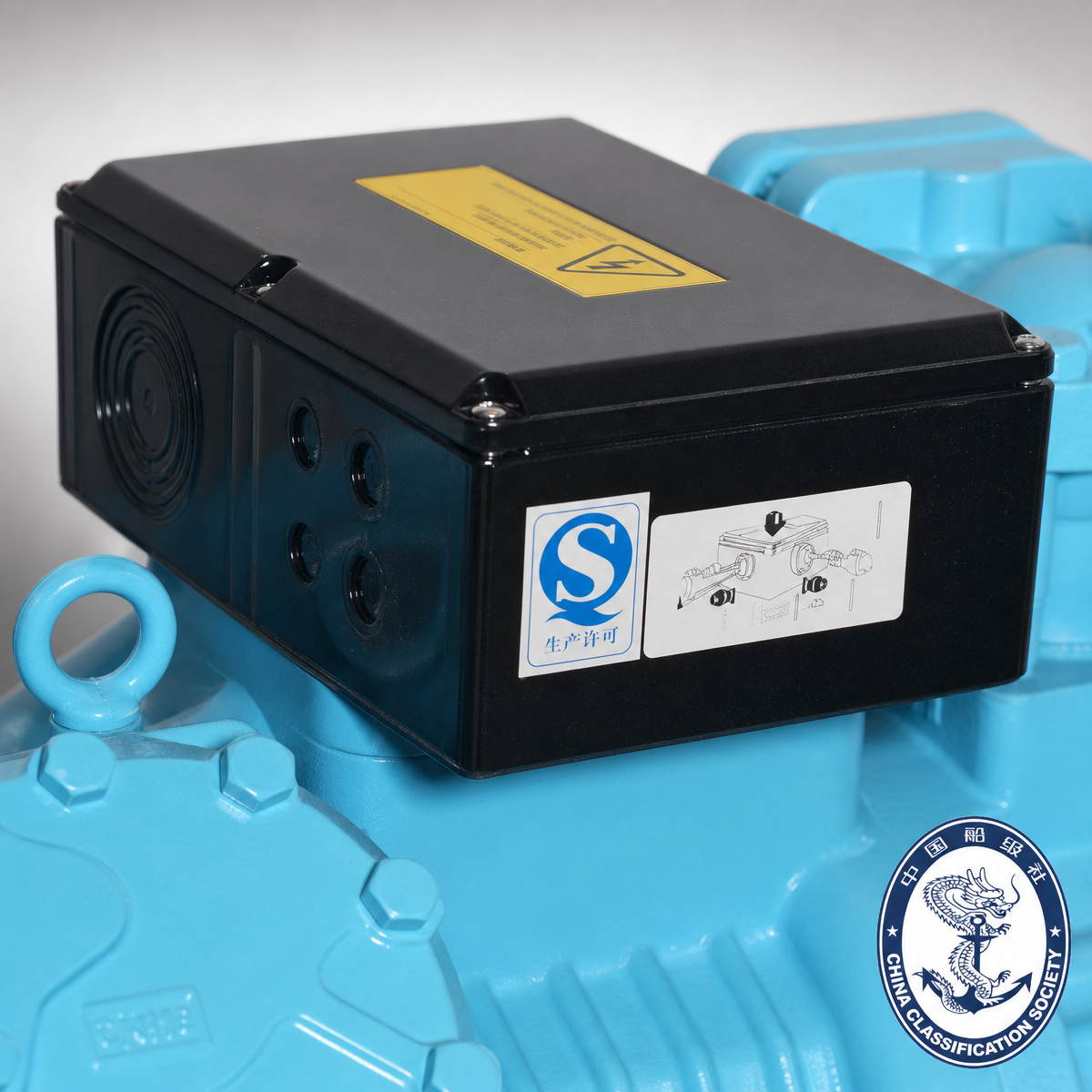

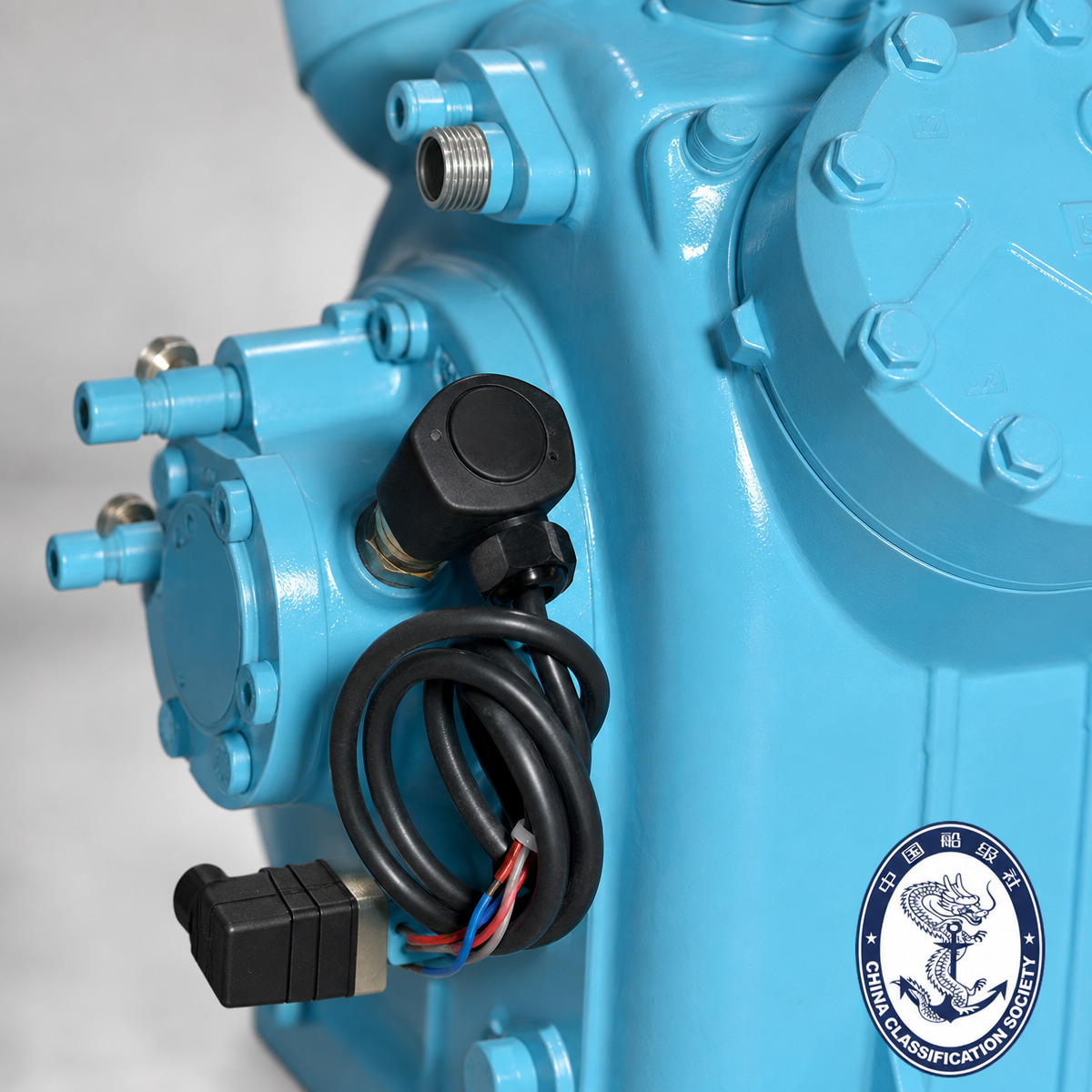

تخطيط الحماية والخدمة. يأتي كل ضاغط L4 مزودًا بتصميم اتصال كامل مكون من 12 منفذًا: اتصال الضغط العالي، وموصل مستشعر درجة حرارة التفريغ، ووصلة الضغط المنخفض، ومنفذ التحكم الإلكتروني في حقن السائل، وقابس تعبئة الزيت، واستنزاف الزيت، وفلتر الزيت المغناطيسي، وعودة الزيت (فاصل الزيت)، وسخان علبة المرافق، والوصلات التفاضلية لضغط الزيت (+/−)، وموصل مفتاح ضغط الزيت الإلكتروني. مقياس أحجام خطوط الشفط والتفريغ مع الإزاحة — 42 مم (1 5/8 بوصة) أو 54 مم (2 1/8 بوصة) شفط مع تفريغ 28 مم (1 1/8 بوصة) على النطاق L4 — بحيث تتكامل الأنابيب بشكل نظيف مع ألواح التبريد القياسية. يتوفر التحكم في الطاقة (التفريغ المرحلي) عند الطلب للطرز ذات الأربع أسطوانات بخطوات تحميل بنسبة 50% / 100%.

لماذا يختار المشترون L4. يوفر التوازن ذو الأربع أسطوانات عزم دوران سلسًا واهتزازًا منخفضًا، ويحافظ البناء شبه المحكم على الماكينة مغلقة طوال عمر العمل للوحدة مع ترك علبة المرافق مفتوحة للخدمة، كما أن موافقة نوع CCS (القسم 4) تجعل L4 قابلاً للتثبيت مباشرة على سفن الصيد المصنفة - وهو مؤهل لا تحمله معظم خطوط المكبس التجارية.

أساس التصنيف: 50 هرتز · درجة حرارة الشفط 20 درجة مئوية · بدون تبريد فرعي سائل. Q₀ = قدرة التبريد (كيلوواط)، Pe = طاقة الإدخال (كيلوواط). القيم الواردة أدناه مأخوذة من المعلمات الفنية وجداول الأداء لسلسلة T-Series؛ بالنسبة للظروف خارج الشبكة المدرجة (على سبيل المثال، R404A/R507A أقل من -30 درجة مئوية)، ينطبق برنامج اختيار T-Series.

2.1 الميكانيكية والكهربائية

المعلمة	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
الإزاحة (م³/ساعة)	73.6	84.5	73.6	84.5
الأسطوانات × التجويف × الشوط (مم)	4 × φ70 × 55	4 × φ75 × 55	4 × φ70 × 55	4 × φ75 × 55
الطاقة الاسمية للمحرك (كيلوواط)	18 / 13.3	27.5 / 16.9	25 / 18.5	30 / 22
شحنة الزيت (لتر)	4.5	4.5	4.5	4.5
مصدر الطاقة (3 ~)	220–240 فولت / 380–420 فولت (50 هرتز)؛ 380–400 فولت / 440–480 فولت (60 هرتز)
ماكس التشغيل الحالي (أ)	36.7	43.9	44.0	51.2
تيار البدء (أ)	97.0 / 150.0	97.0 / 150.0	125.0 / 211.0	141.0 / 233.0
الوزن بما في ذلك. زيت التبريد (كجم)	183	192	194	206
خط الشفط SL (مم)	42 (1 5/8')	54 (2 1/8 بوصة)	54 (2 1/8 بوصة)	54 (2 1/8 بوصة)
خط التفريغ DL (مم)	28 (1 1/8 بوصة)	28 (1 1/8 بوصة)	28 (1 1/8 بوصة)	28 (1 1/8 بوصة)
المبردات	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A	R22 / R404A / R507A

2.2 قدرة التبريد وإدخال الطاقة — R404A / R507A (50 هرتز، شفط 20 درجة مئوية، بدون تبريد فرعي سائل)

الموديل	Cond. (درجة مئوية)	التبخر. (درجة مئوية) →	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF4H-15.3ZE	30	Q₀ (كيلوواط)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		بي (كيلوواط)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	Q₀ (كيلوواط)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		بي (كيلوواط)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	Q₀ (كيلوواط)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		بي (كيلوواط)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	Q₀ (كيلوواط)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		بي (كيلوواط)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	Q₀ (كيلوواط)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		بي (كيلوواط)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	Q₀ (كيلوواط)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		بي (كيلوواط)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
BTF4G-20.3ZE	30	Q₀ (كيلوواط)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		بي (كيلوواط)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	Q₀ (كيلوواط)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		بي (كيلوواط)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	Q₀ (كيلوواط)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		بي (كيلوواط)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
BTF4G-30.3GE	30	Q₀ (كيلوواط)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		بي (كيلوواط)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	Q₀ (كيلوواط)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		بي (كيلوواط)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	Q₀ (كيلوواط)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		بي (كيلوواط)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 سعة التبريد والطاقة المدخلة — R22 (50 هرتز، شفط 20 درجة مئوية، بدون تبريد فرعي سائل)

نموذج	كوند. (درجة مئوية)	التبخر. (درجة مئوية) →	+12.5	+10	+7.5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	Q₀ (كيلوواط)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		بي (كيلوواط)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	Q₀ (كيلوواط)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		بي (كيلوواط)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	Q₀ (كيلوواط)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		بي (كيلوواط)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	Q₀ (كيلوواط)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	Q₀ (كيلوواط)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	Q₀ (كيلوواط)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
BTF4G-20.3ZE	30	Q₀ (كيلوواط)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	Q₀ (كيلوواط)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	Q₀ (كيلوواط)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
BTF4G-30.3GE	30	Q₀ (كيلوواط)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	Q₀ (كيلوواط)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	Q₀ (كيلوواط)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 الشروط الاسمية لشهادة CCS (R507A، لكل مرفق شهادة)

ضغط التصميم	النموذجي	الإزاحة (m³/h)	الحالة الاسمية (°C)	السرعة المقدرة (r/min)	السعة الاسمية (kW)	الطاقة المقدرة (kW)
BTF4H-15.3ZE	3.2 ميجا باسكال	73.6	-31.5 / 40.5	1450	12.0	10.7
BTF4G-20.3ZE	3.2 ميجا باسكال	84.5	-31.5 / 40.5	1450	14.2	12.7
BTF4H-25.3GE	3.2 ميجا باسكال	73.6	-6.5 / 43.5	1450	38.8	18.6
BTF4G-30.3GE	3.2 ميجا باسكال	84.5	-6.5 / 43.5	1450	44.4	21.6

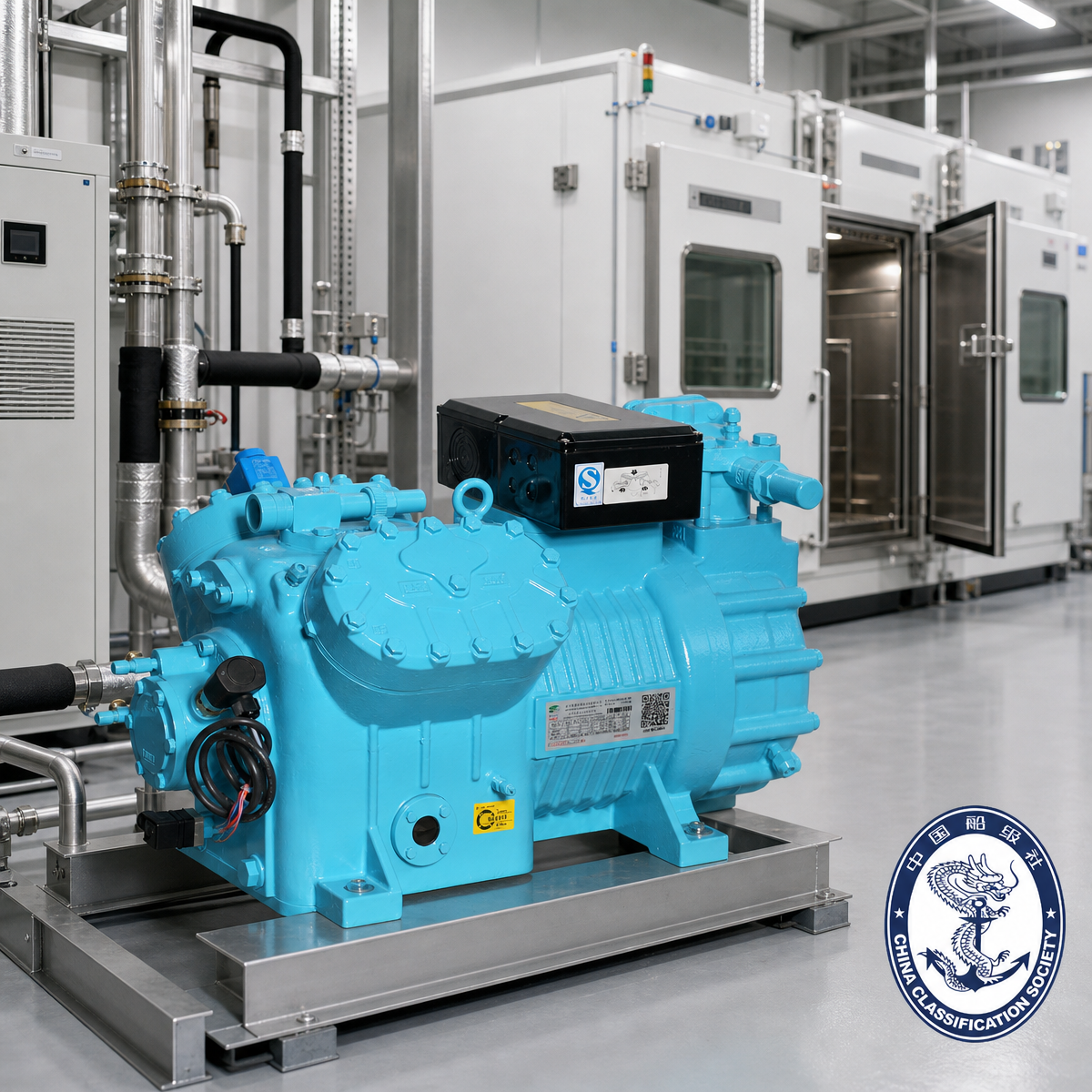

غرف اختبار المحاكاة البيئية (التطبيق الأساسي). تُعد غرف اختبار البيئة/المناخ التطبيق الرئيسي لـ L4: يجب أن يحتفظ ضاغط الغرفة بنقطة ضبط ثابتة عبر دورات درجات الحرارة المنخفضة والمرتفعة، وأن يبرد بسرعة، ويعمل بشكل موثوق لسنوات من دورات الاختبار المتكررة مع الحد الأدنى من الخدمة. يطابق L4 هذا الواجب في كل محور وثائق ورقة البيانات:

ملاءمة غاز التبريد — R404A وR507A هما مبردات الحجرة القياسية، وكلاهما مشمول في جداول الأداء المنشورة (بالإضافة إلى R22 للغرف القديمة)؛
قدرة عميقة على تحمل درجات الحرارة المنخفضة — تصل طاولات R404A/R507A إلى -45 درجة مئوية وتتبخر عند تكثيف يتراوح بين 30-50 درجة مئوية (على سبيل المثال BTF4G-30.3GE: 12.57 كيلووات عند تكثيف -45 درجة مئوية / 30 درجة مئوية)، مما يدعم نهاية درجة الحرارة المنخفضة لنطاقات الحجرة النموذجية؛
انتشار فئة درجة الحرارة - ضمن سلسلة واحدة، تغطي نماذج Z (درجة حرارة متوسطة إلى منخفضة) أنواع الغرف ذات درجة الحرارة المنخفضة بينما تغطي نماذج G (درجة حرارة متوسطة إلى عالية) غرف الدورة المحيطة وذات درجة الحرارة العالية، لذلك تمتد عائلة منتج واحدة على خط الغرفة؛
التحكم في السعة بخطوتين (50% / 100%) — يتيح لوحدة التحكم في الغرفة الاحتفاظ بنقطة الضبط دون حدوث دورة قصيرة، وقطع التآكل، وتحقيق استقرار البيئة المقاسة؛
علبة المرافق شبه محكمة الغلق + فلتر زيت مغناطيسي — تسرب منخفض ودائرة زيت نظيفة لدورات العمل الطويلة غير المراقبة النموذجية لمعدات الاختبار.

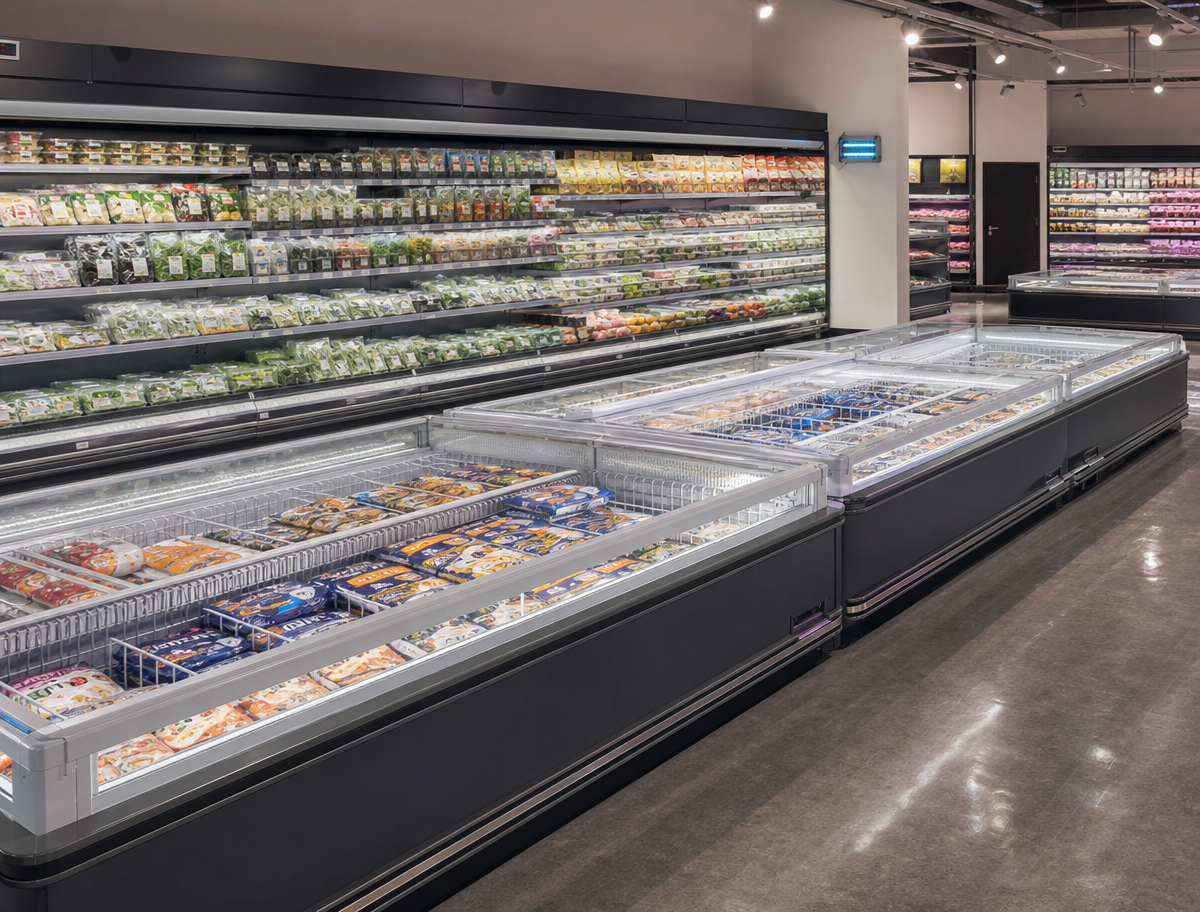

التبريد التجاري. إن إزاحة L4 البالغة 73.6-84.5 متر مكعب/ساعة وتغطية R22/R404A/R507A تجعله المحرك القياسي لحالات درجات الحرارة المنخفضة في السوبر ماركت، وأنظمة جزيرة التجميد بالتجزئة، ومحطات التبريد التجارية متوسطة الحجم حيث يجب أن تحمل وحدة واحدة 12-44 كيلو واط من حمولة التبريد (حسب النقاط الاسمية المعتمدة من CCS) دون تشغيل آلات متعددة.

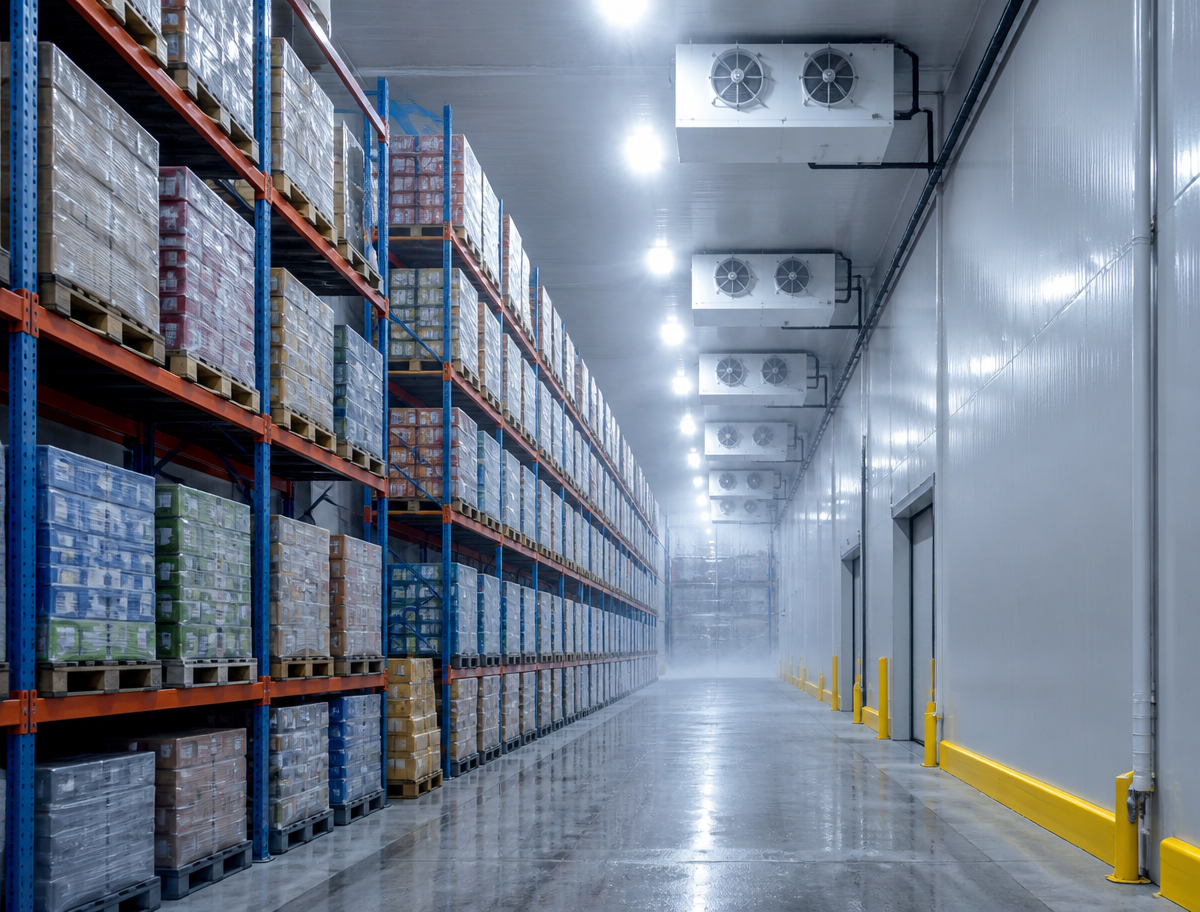

وحدات تخزين باردة كبيرة. بالنسبة للمستودعات المجمدة والناضجة، يوضع L4 بشكل مريح في نطاق السعة المتوسطة: يمتد جدول الأداء R22 إلى -40 درجة مئوية ويتبخر عند تكثيف 30-50 درجة مئوية (على سبيل المثال يوفر BTF4G-30.3GE 18.55 كيلووات عند تكثيف -30 درجة مئوية / 30 درجة مئوية)، بينما تصل طاولات R404A/R507A إلى -45 درجة مئوية مخازن المجمدة. يعمل توازن الأسطوانات الأربع على إبقاء الاهتزاز منخفضًا عند التشغيل لفترة طويلة على مدار الساعة طوال أيام الأسبوع، كما تقلل علبة المرافق المغلقة شبه المحكمة من صيانة التسرب على مدار سنوات من الخدمة المستمرة.

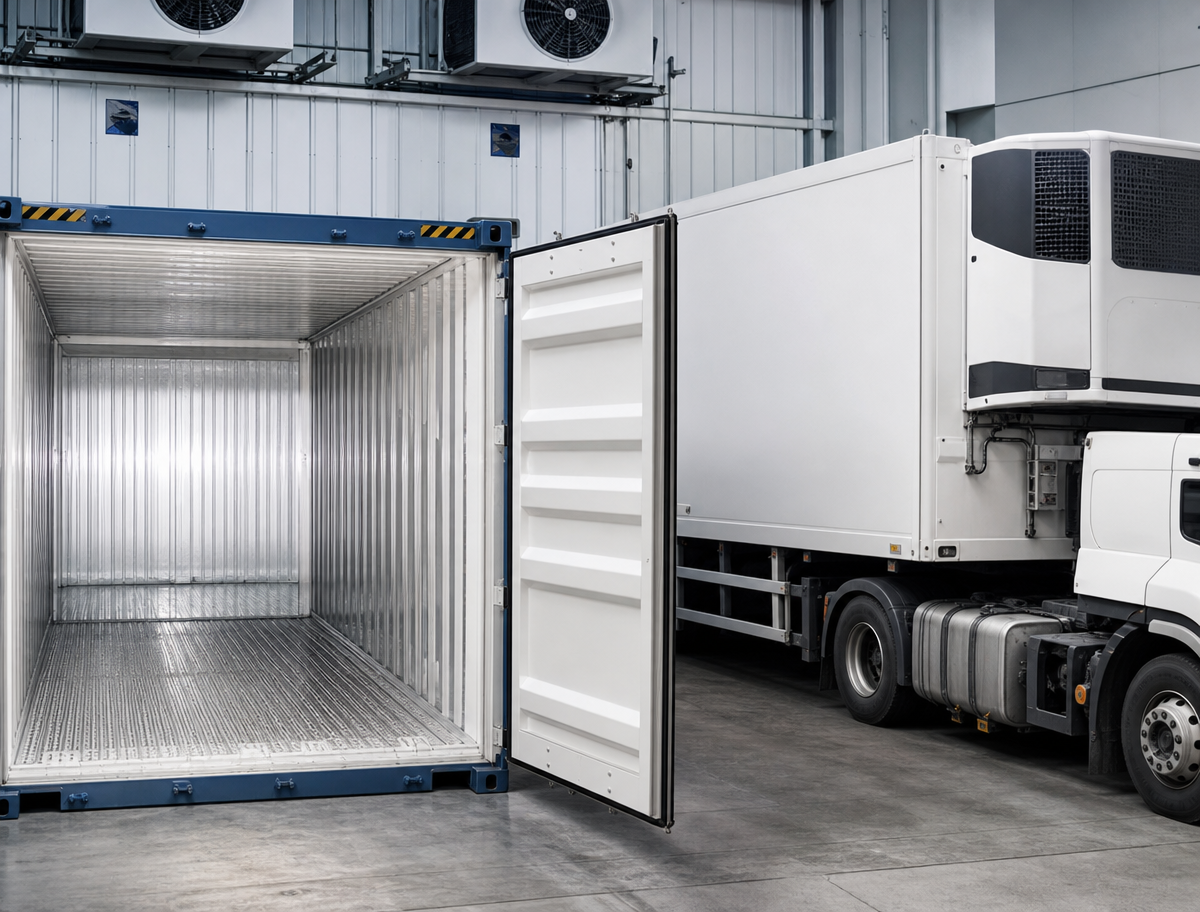

النقل والخدمات اللوجستية لسلسلة التبريد. يختار مشترو البنية التحتية لسلسلة التبريد وسلسلة التبريد L4 لإطاره المدمج 4×φ70×55 / 4×φ75×55 (183-206 كجم بما في ذلك زيت التبريد) والذي يتكامل مع تخطيطات تبريد المنزلق والحاويات القياسية، ومرونة العرض 50 هرتز / 220-480 فولت، وتخطيط الاتصال ذو 12 منفذًا الذي يتم تعيينه مباشرة على ترتيبات فاصل الزيت وجهاز الاستقبال وصمام التحكم مصنع سلسلة التبريد النموذجي. ~!phoenix_var8_1!~

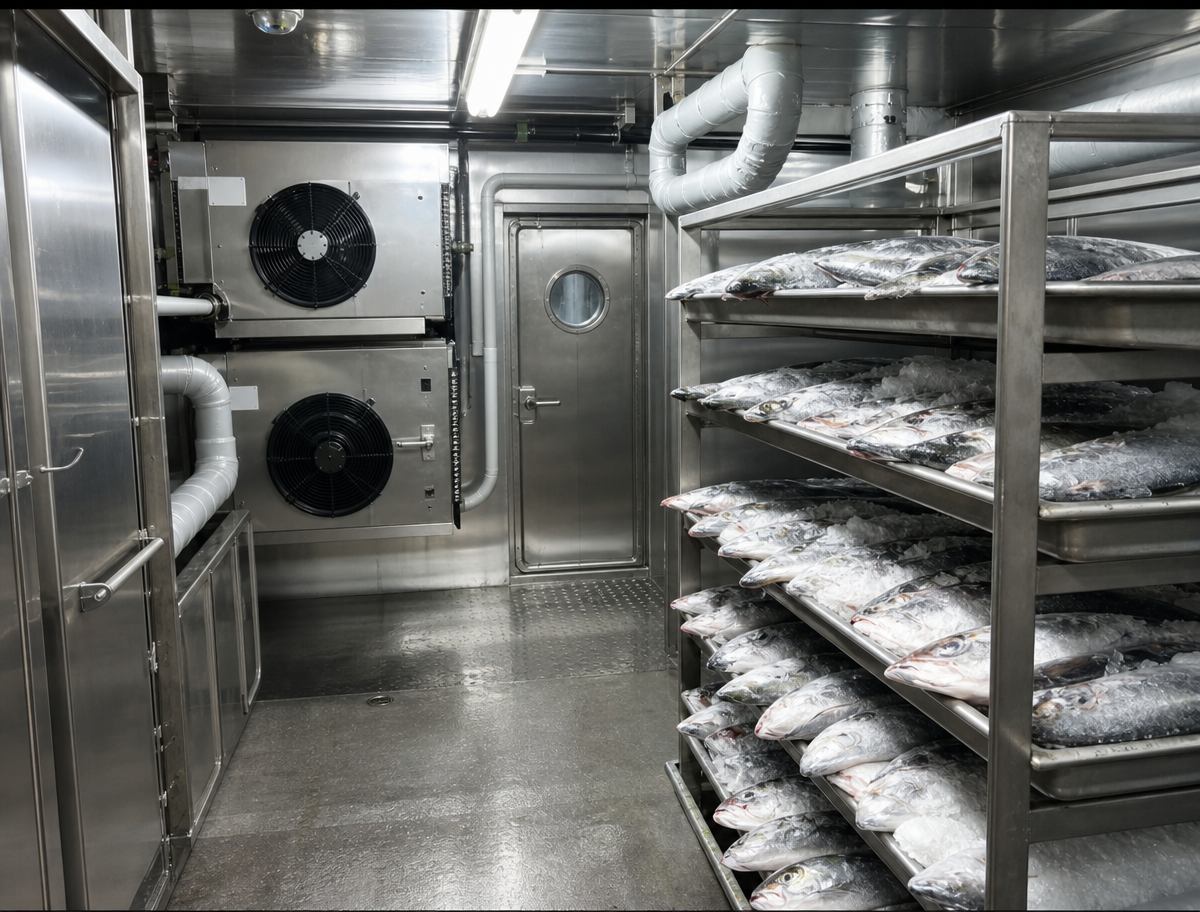

التبريد البحري (نوع CCS معتمد). ويغطي شرط 'المخصص لـ' في الشهادة سفن الصيد المحلية وسفن الصيد العابرة للمحيطات. على سفن الصيد، يقوم L4 بتشغيل محطات التبريد الموجودة على سطح السفينة والتي تحمل المصيد أسفل السطح - وتعني الموافقة على الفئة أنه يمكن تركيب الضاغط على سفينة مصنفة مع فحص مساح CCS بموجب مخطط فحص المنتج المعتمد، مما يزيل عقبة الامتثال الرئيسية أمام شركات بناء السفن ومشاريع التجديد. تغطي النقاط الاسمية R507A المعتمدة (-31.5/40.5 درجة مئوية و-6.5/43.5 درجة مئوية) واجبات التجميد والمصيد المبرد.

تكوين النظام النموذجي. في مخطط التبريد التجاري لسلسلة T، يعمل الضاغط مع فاصل الزيت، وفلتر الزيت، ومضخة الزيت، ومفتاح ضغط الزيت التفاضلي، وزجاج رؤية مستوى الزيت في دائرة الزيت؛ دائرة مبخر بها صمامات تمدد إلكترونية وصمام تنظيم الضغط على جانب الضغط المنخفض؛ ومكثف، وجهاز استقبال، وفلتر مجفف، وصمامات ملف لولبي، وصمام تمدد حراري، وصمامات فحص على جانب الضغط العالي - يتطابق تصميم L4 المكون من 12 منفذًا مع هذا الترتيب واحدًا لواحد.

تحمل ضواغط المكبس شبه المحكم T-Series L4 شهادة اعتماد النوع من جمعية التصنيف الصينية (CCS) ، وهي تأكيد رسمي من الصناعة البحرية بأن الشركة المصنعة قادرة على إنتاج المنتج المعتمد وفقًا لقواعد الفئة المعمول بها، وأن النوع قد اجتاز الاختبارات المعتمدة.

تفاصيل الشهادة (من الشهادة رقم ZG24PTB00058_01):

تفاصيل	السلعة
نوع الشهادة	شهادة اعتماد النوع (型式认可证书)
رقم الشهادة	ZG24PTB00058_01
الشركة المصنعة	شركة تشجيانغ بريليانت لمعدات التبريد المحدودة (浙江博莱特制冷设备有限公司)، مقاطعة شينتشانغ، مقاطعة تشجيانغ
منتج	ضواغط التبريد (ضواغط التبريد) رمز المنتج M0001
مخصص ل	سفن الصيد المحلية / سفن الصيد العابرة للمحيطات
المعايير المعتمدة	1. قواعد CCS لبناء سفن الصيد الفولاذية العابرة للمحيطات (2021) والتعديلات، الجزء 5، الفصل 2 · 2. القواعد الفنية للتفتيش القانوني لسفن الصيد البحرية العابرة للمحيطات (2019)، الفصل 7، الفصل 2 · 3. القواعد الفنية للتفتيش القانوني لسفن الصيد المحلية العابرة للمحيطات (2019)، الفصل 7، الفصل 2
سلطة الإصدار	فرع سي سي إس تشجيانغ (中国船级社浙江分社)
تاريخ الإصدار	29 أكتوبر 2024
صالحة حتى	28 أكتوبر 2029
الرسومات المعتمدة رقم	ZG24PPP20185
تقارير اختبار الموافقة	XSBC-CCS-2024001 (10/09/2024، مختبر الشركة المصنعة)؛ FXP20240565 / 0566 / 0567 / 0568 / 0570 (11/09/2024، أكاديمية نينغبو لفحص جودة المنتجات والأغذية / معهد نينغبو لفحص الألياف)
نماذج L4 في النطاق	BTF4H-15.3ZE، BTF4G-20.3ZE، BTF4H-25.3GE، BTF4G-30.3GE (R507A، ضغط التصميم 3.2 ميجاباسكال، السرعة المقدرة 1450 دورة/دقيقة) - يغطي الملحق الكامل أيضًا خطوط المكبس S4/M4/L6 وخط لولبي YLG

ماذا تعني الموافقة بالنسبة للمشتري. بعد الموافقة على النوع، يتم فحص كل وحدة إنتاج بواسطة مساح CCS وفقًا لنظام فحص المنتج المعتمد؛ بعد إجراء فحص مرضي، تصدر الجمعية شهادة المنتج البحري للآلة الفردية. تسجل الشهادة أيضًا إعلان المصنع خاليًا من الأسبستوس (الذي تمت مراجعته من قبل الجمعية)، وتحدد شروط الصيانة: يجب إعادة الموافقة على تغييرات التصميم أو المواد أو التصنيع التي تؤثر على الخصائص الرئيسية؛ ويجب أن يظل نظام إدارة الجودة في المصنع فعالاً ومتسقاً؛ ويجوز للجمعية إجراء عمليات تدقيق غير معلنة لعملية التصنيع، مع إجراء تدقيق دوري سنوي في غضون ثلاثة أشهر قبل وبعد الذكرى السنوية لانتهاء الصلاحية.

ملاحظة النطاق. المنتج المعتمد هو ضاغط التبريد نفسه - المبخرات والمكثفات وصناديق التحكم ليست جزءًا من الموافقة. نسخ الشهادة صالحة فقط وتحمل ختم الجمعية، والشهادات الورقية والإلكترونية كاملة واحدة ويجب استخدامها معًا.

بالنسبة لمشاريع السفن، قم بتوفير رقم الشهادة والطراز المستهدف عند طلب شهادة المنتج البحري؛ يدعم فريقنا سير عمل فحص مساح CCS في المصنع.
