صمام كروي ذو حواف من حديد الزهر المطيل لأنظمة التبريد بالضاغط اللولبي

أبرز المنتجات

1. أكبر تجويف في سلسلة الضاغط اللولبي: J2BS/126 هو مقاس 5 بوصة، وهو يغلق سلسلة صمامات الضاغط اللولبي الخاصة بنا، والتي تعمل بـ J2BS/40 (1.5 بوصة)، وJ2BS/60 (2 بوصة)، وJ2BS/70 (2.5 بوصة)، وJ2BS/80 (3 بوصة)، وJ2BS/105 (4 بوصة) حتى 126. ولذلك يغطي مورد واحد نطاق المنافذ بالكامل في التبريد اللولبي مصنع، على صمام واحد وقائمة قطع غيار واحدة.

2. تركيب ذو حواف بثمانية مسامير: يتم تثبيت الأحجام الأصغر في هذه السلسلة على قاعدة مربعة ذات أربعة مسامير. عند 5 بوصات، يتحرك الصمام إلى وصلة ذات حواف حقيقية - يطبع الكتالوج ثمانية مواضع مسامير على مرجع شفة مقاس 194 مم، مع ثمانية فتحات خلوص مقاس 18 مم وثمانية مسامير M16. وهذا مفصل أكثر صلابة وأكثر توازنًا، وهو ما يحتاجه منفذ الضاغط الكبير للحفاظ على ختمه تحت الاهتزاز ودورات الخدمة المتكررة.

3. ارتفاع الضغط ودرجة الحرارة: يتم اختبار كل صمام في السلسلة في المصنع عند 4.5 ميجا باسكال ويتم تصنيفه لنطاق درجة حرارة العمل من -30 درجة مئوية إلى +150 درجة مئوية. وبالتالي يمكن للصمام نفسه أن يخدم رفوف درجة حرارة منخفضة وتفريغ دافئ وخطوط زيت، مما يجعل عملية الشراء والتخزين بسيطة عبر مشروع تبريد كامل بدلاً من تقسيمه حسب منطقة درجة الحرارة.

4. تغطية واسعة لغاز التبريد الفلوروكربوني: تم تحديد السلسلة لـ R22، وR507، وR407C، وR404A، وR134a مع زيوت التبريد المختلفة المستخدمة معها. يتيح لك ذلك إمكانية ملاءمة J2BS/126 مع مصنع R22 قديم، أو حامل R404A أو R507 حديث، أو وحدة R134a دون تغيير تخطيط الأنابيب أو هندسة الحافة.

5. ارتفاعان للجسم، رسومات حقيقية: يسرد الكتالوج الصمام مقاس 5 بوصات في نوعين مختلفين من الجسم بارتفاع إجمالي يبلغ 464 مم و519 مم، حتى تتمكن من مطابقة ارتفاع الجذع مع الخلوص فوق منفذ الضاغط بدلاً من تشغيل الأنابيب حول الصمام. لقد صنعت Liyongda صمامات تبريد لأكثر من ثلاثين عامًا، وترسل رسم الأبعاد مع كل عرض أسعار، وترحب بطلبات OEM وODM، وتشحن في علب كرتون للتصدير مع حماية من الرغوة.

نظرة عامة على المنتج

J2BS/126 هو صمام الخدمة بنمط زاوية 5 بوصة في سلسلة صمامات الضاغط اللولبي من Liyongda. إنه أكبر تجويف مدرج في نطاق يمتد من J2BS/40 (1.5 بوصة) إلى J2BS/105 (4 بوصة)، وهو مصمم لمنافذ الشفط والتفريغ الكبيرة المجهزة بضواغط التبريد اللولبية شبه محكمة الغلق. عندما يتم تثبيت الأحجام الأصغر في هذه السلسلة على قاعدة مربعة بأربعة مسامير، يتحرك 126 إلى وصلة ذات حواف بثمانية مسامير، وبالتالي يتم تثبيت الصمام في منفذ كبير مع وصلة صلبة ومحملة بالتساوي بدلاً من وسادة التثبيت المدمجة.

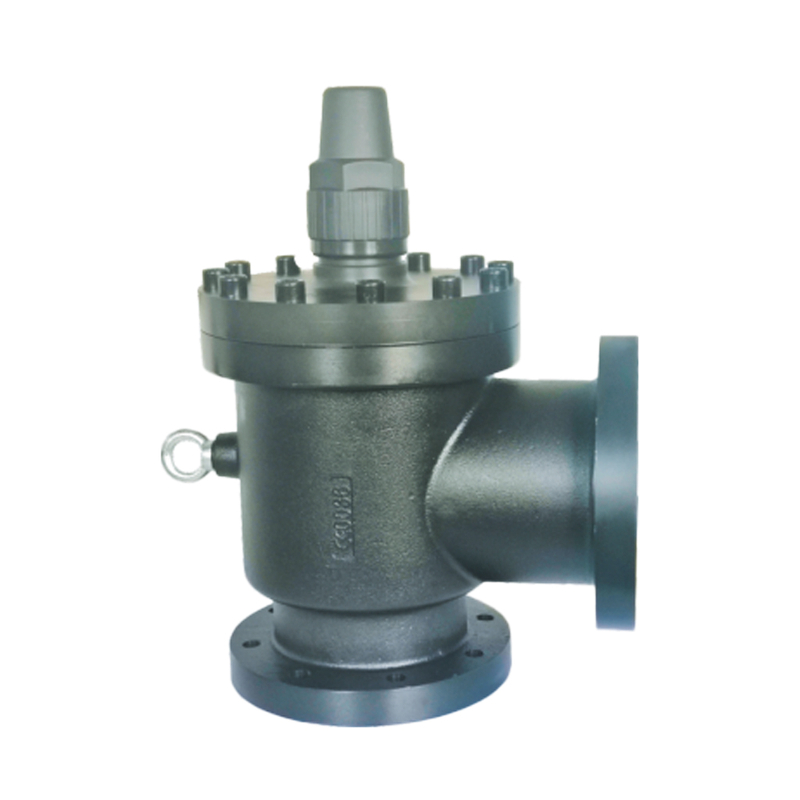

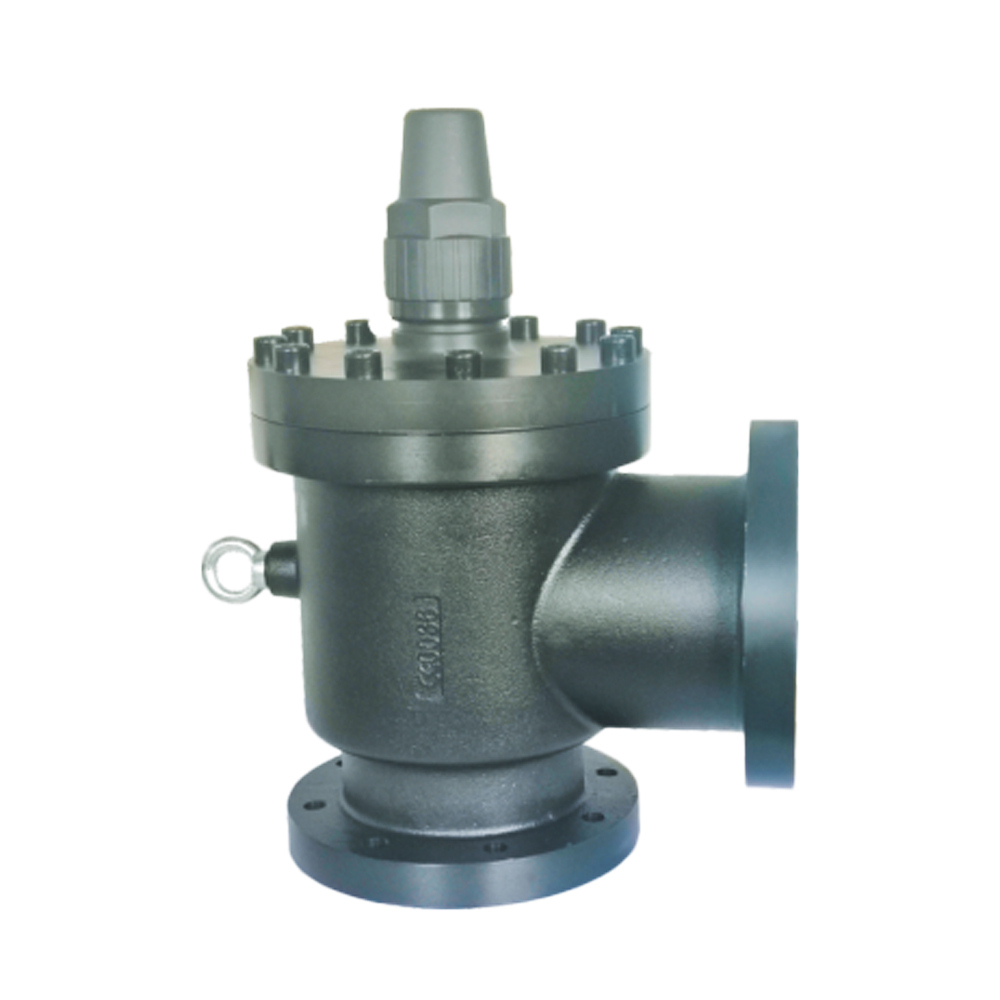

يتم اختبار كل وحدة في المصنع عند 4.5 ميجا باسكال، وتعمل من -30 درجة مئوية إلى +150 درجة مئوية، وهي مخصصة لـ R22 وR507 وR407C وR404A وR134a مع زيوت التبريد المستخدمة معها. الجسم مصنوع من الحديد الزهر المرن مع تشطيب مطلي كما هو موضح في الصور.

الميزات الرئيسية

تركيب ذو حواف بثمانية مسامير: ثمانية فتحات خلوص مقاس 18 مم وثمانية مواضع مسمار M16 على مسند شفة مقاس 194 مم، لتحل محل القاعدة المربعة ذات الأربعة مسامير المستخدمة في الأحجام الأصغر في هذه السلسلة.

أكبر تجويف في السلسلة: مواصفات مقاس 5 بوصات تغلق نطاق J2BS، لذا تغطي مجموعة صمامات واحدة مصنعًا لولبيًا كاملاً من 1.5 بوصة إلى 5 بوصة.

ضغط اختبار المصنع 4.5 ميجا باسكال: يغطي ضغط التشغيل العادي للتبريد مع هامش متبقي للتشغيل واختبار ضغط النظام.

نافذة واسعة لدرجة حرارة العمل: -30 درجة مئوية إلى +150 درجة مئوية، مما يسمح بوضع الصمام نفسه على حامل درجة حرارة منخفضة وعلى تفريغ دافئ أو خط زيت.

تغطية غاز التبريد الفلوروكربوني: R22، وR507، وR407C، وR404A، وR134a، بالإضافة إلى زيوت التبريد المختلفة، لذلك يمكن لمصنع R22 القديم وحامل R404A أو R507 الحديث مشاركة نوع صمام واحد.

ارتفاعان للجسم: تم إدراج الأبعاد الإجمالية البالغة 464 مم و519 مم، بحيث يمكنك مطابقة ارتفاع الجذع مع الخلوص المتاح فوق منفذ الضاغط بدلاً من تشغيل الأنابيب حول الصمام.

تحديد

التطبيقات

تركيبات ضواغط التبريد اللولبية في مستودعات التخزين البارد، ومصانع تجهيز وتجميد الأغذية، وتبريد العمليات الصناعية، حيث يعمل الصمام كنقطة عزل وخدمة على توصيلات الشفط والتفريغ للضاغط.
